FONTE DE ALIMENTAÇÃO DE TV

Fonte de Alimentação TV

Fonte alimentação tv

Fonte Comum

Fonte comum tv


Os díodos rectificam a tensão alternada da rede, o condensador de filtragem, em conjunto transformam a tensão para contínua de 150 V ou 300 V se a rede for 220 V. Esta tensão vai para a fonte comutada (chaveada). O fusistor de entrada tem duas funções:
  • Proteger a fonte do pico inicial de tensão
  • Abrir se algum componente entrar em curto na fonte.
As duas bobinas e o capacitor de poliéster na entrada da rede não permitem que a frequência da fonte saia pela rede e interfira em aparelhos circundantes.
Circuito de desmagnetização - A bobina de desmagnetização fica enrolada numa fita isolante em volta do TRC. Tem a função de criar um campo magnético alternado com a tensão da rede para desmagnetizar a máscara de sombras. Desta forma evita-se que a imagem apresente manchas coloridas nos cantos da imagem. Esta bobina funciona por poucos segundos até que o termistor PTC aqueça, aumente sua resistência e diminua bastante a corrente.

Fonte Comutada em série

Fonte comutada(chaveada)TV Neste tipo circuito, um transístor (regulador) fica em série com a linha +B. O transístor recebe +B da fonte comum através do primário de um transformador de ferrite (chopper). Através da oscilação deste transformador juntamente com alguns componentes ligados, o transistor funciona como uma chave (ON/OFF), conduzindo e cortando cerca de 15.000 vezes por segundo. Quando conduz, carrega o condensador(capacitor) da saída com 100 V. Quando corta, a tensão do condensador (capacitor) mantém o TV com alimentação.
Quando se liga o TV, R2 polariza a base do regulador e este conduz, fazendo passar corrente no chopper que induz um pulso no secundário, sendo aplicado na base através de R3 e C3. O regulador então corta, interrompe a corrente, e o chopper induz outro pulso para a base fazendo o regulador conduzir novamente e este ciclo repete-se. A fonte comutada(chaveada) pode por isso auto denominar-se fonte auto oscilante. O +B na saída desta fonte já está estabilizado e vai alimentar o circuito horizontal do TV.

Fonte Comutada em série com CI

Fonte comutada(chaveada)TV com CI No pino 3 entra o +B não estabilizado da fonte comum e no pino 4 sai o +B estável. O pino 2 tem três funções: disparo inicial, oscilação e sincronismo da fonte com o circuito horizontal do TV através de pulsos de 15.750 Hz vindos do transformador de linhas(Flyback-LOPT). Observe como os componentes que mantém a tensão estável na saída da fonte ficam todos dentro do STR. Neste exemplo, como ocorre em várias TVs, o chopper além de manter a oscilação da fonte, também fornece uma tensão que será retificada e alimentará outros circuitos. O condensador(capacitor) CF entre os pinos 3 e 4 elimina os ruídos gerados pelo comutação do CI. Esta fonte já é bivolt automática. Quando o TV é ligado em 220 V, a fonte comum fornece 300 V para o pino 3 do STR, mas muda a frequência de oscilação e mantém as mesma tensão no pino 4.

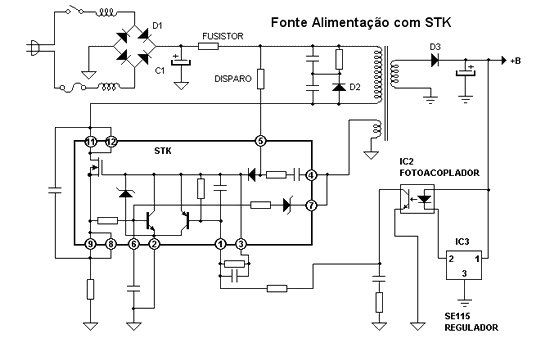

Fonte Comutada em paralelo com STK

Fonte comutada(chaveada)TV com STK O CI é o STK79037 (STK79038) ou IX1791 de 12 pinos. Ao ligar o TV, o pino 5 recebe o +B da ponte rectificadora, através do resistor de disparo, alimenta o gate do MOSFET comutador interno e a partir daí a fonte começa a oscilar. Os pinos 1 e 3 recebem uma amostra da tensão da saída através do regulador SE115 IC3 e do fotoacoplador IC2. Assim podem alterar a frequência e o valor do +B caso exista necessidade de forma idêntica à fonte que usa o CI STR de 9 pinos.

Fonte chaveada em paralelo com Mosfet

Fonte chaveada TV com MOSFET O transístor desta fonte é um MOSFET que consome menos energia que um transístor comum para a mesma função. O oscilador e o controle da fonte estão dentro do IC1. Ao ligar o TV, os pinos 2 e 6 recebem uma tensão inicial de disparo e a fonte começa a oscilar. O MOSFET recebe a tensão de entrada no dreno (D) e o sinal PWM no gate (G). O source (S) liga a terra. Assim, existe comutação entre o primário do chopper que transfere a tensão para os secundários originando os +B da fonte. O pino 1 verifica os +B e ajusta a frequência do CI para efectuar a correcção da fonte quando necessária. Também é possível mudar a frequência da fonte e o valor dos +B manualmente através de uma resistência ajustável ligada no pino 1.
O diodo D2 e componentes associados a formam um circuito chamado snubber com duas funções:
  • eliminar os ruídos gerados pela oscilação do MOSFET
  • impedir que os pulsos de tensão negativa induzidos no chopper voltem para a ponte retificadora e queimem estes diodos.

Fonte Chaveada em paralelo com STR

Fonte chaveada TV com STR A tensão da fonte comum entra no pino 1 onde está o transistor comutador com tem ligações fora do CI pelos pinos 1, 2 e 3. O CI gera os pulsos PWM internamente, saindo pelos pinos 4 e 5 e indo para a base do comutador (pino 3). O pino 9 do CI recebe dois +B: Um deles vindo da ponte rectificadora para o disparo da fonte e o outro rectificado e estabilizado pelo transistor Q1, mantendo o CI alimentado. Estabilização do +B - O fotoacoplador IC2 e o regulador IC3 retiram uma amostra do +B e enviam ao pino 7 do STR. Desta forma verifica como está a tensão na saída da fonte. Quando o +B aumenta, o LED do fotoacoplador acende mais intensamente e aumenta a tensão no pino 7 do STR. Isto aumenta a frequencia do oscilador interno do STR, fazendo o comutador cortar a uma frequência mais elevada reduzindo a tensão induzida no secundário do chopper, assim, o valor do +B volta ao normal. Defeciências no IC2 ou IC3 pode deixar o +B muito baixo ou muito alto.

Componentes comuns nas fontes de alimentação de televisão

TDA4605 STRS6707 STK79037 STR50103 TDA4601
TDA4605 STRS6707
STR50103A TDA4601
